GZPD-800T型開關柜/環網柜局部放電及溫度監測裝置
所屬分類：開關柜在線監測系統
詳情介紹
產品概述
GZPD-800T型開關柜/環網柜局部放電及溫度監測裝置是一款多通道局部放電在線監測產品。產品采用有效的硬 件濾波及專家診斷分析算法，能夠對開關柜及其他高壓設備的絕緣故障進行準確診斷。

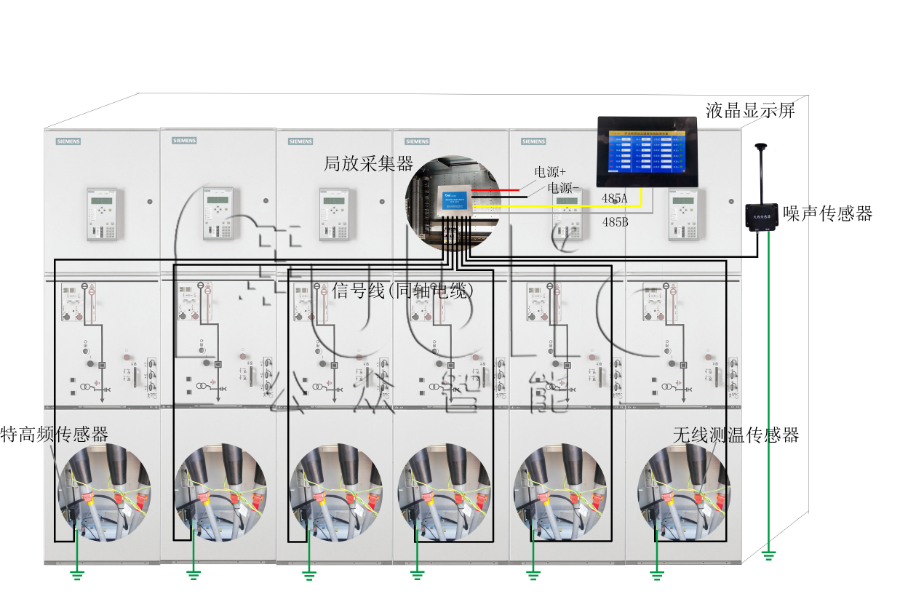

圖1 典型裝置網絡拓撲圖
產品功能
通過特高頻傳感器獲取高壓電氣設備內部局部放電信號;
測溫傳感器通過無線無源方式和主機通信，實時采集高壓電氣設備內的溫度數據，并在必要時給出報警;
通過硬件濾波，脈沖比對等方法對噪聲信號和放電信號進行分離;
通過內置算法對放電波形進行分析和處理，并得到最終診斷結果，給出報警信息;
可保存最新的放電數據，確保不遺漏任何關鍵信息;
可通過標準Modbus-RTU協議讀取實時的放電數據;
搭配上位機軟件可組成一整套獨立的監測系統，具有擴展圖譜分析等高級功能。
主要組件介紹
1、局部放電及溫度監測裝置
采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺局部放電及溫度監測裝置通過 485總線和Modbus-RTU協議組網，遠程通訊。各裝置可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化 了現場布線。

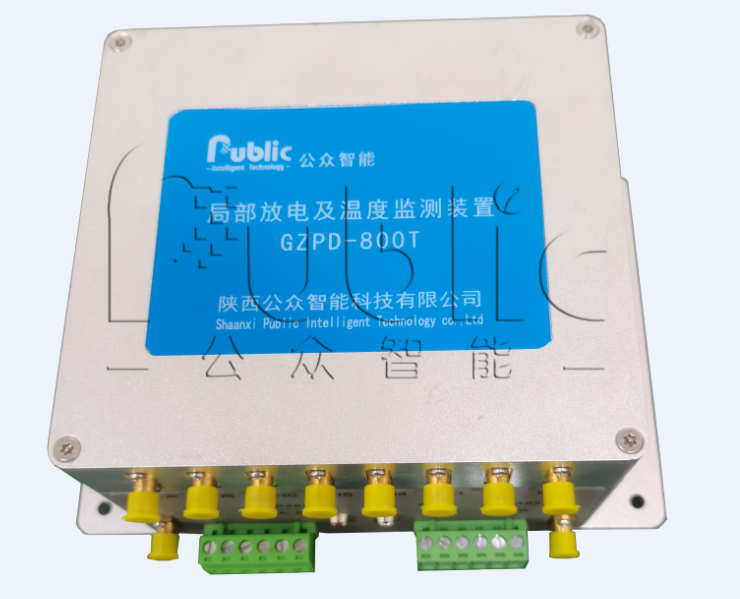

圖2 局部放電及溫度監測裝置

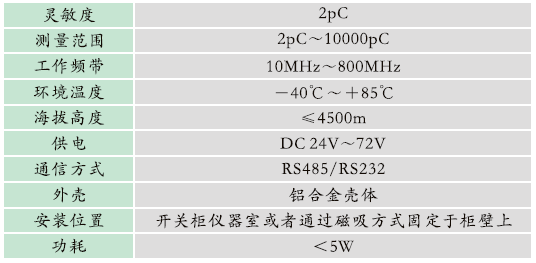

技術指標：
2、特高頻(UHF)局放傳感器
特高頻(UHF)局放傳感器是公眾智能為測量局部放電信號設計的安裝簡便、靈敏度高的局放測量傳感器。該 傳感器適于開關柜出廠前集成安裝或對已投用的高壓開關柜進行停電安裝，外殼采用鋁合金材料，外表采用氧化絕 緣工藝處理，對開關柜內部空間10MHz～800MHz頻帶的局部放電電磁波信號有優越的響應性能，實現對開關柜局部 放電信號的耦合。

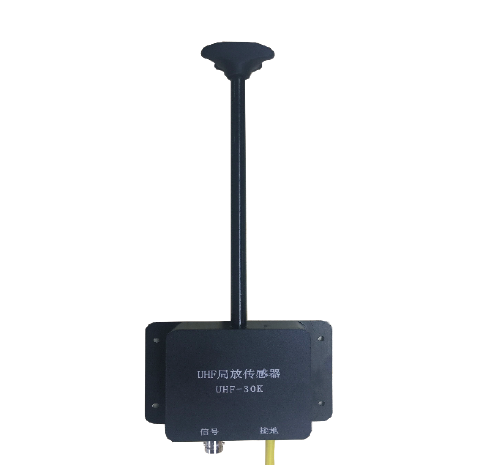

圖3 特高頻(UHF)局放傳感器
技術指標：
3、無線無源溫度傳感器
無線無源溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，傳感器將采集到的溫度信號通過無線傳輸至 局部放電及溫度監測裝置。

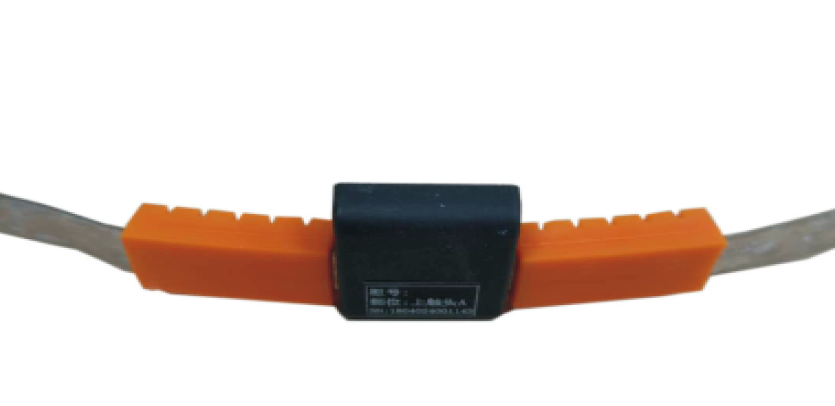

圖4 無線無源溫度傳感器

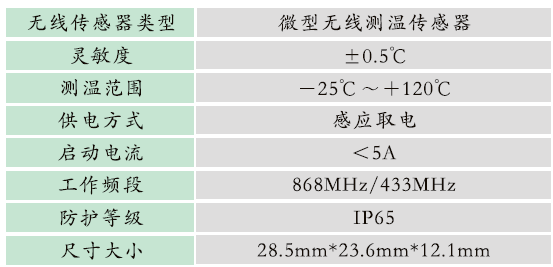

技術指標：
4、液晶顯示裝置
系統配置液晶顯示裝置，實時顯示開關柜局部放電及溫度相關狀態信息。

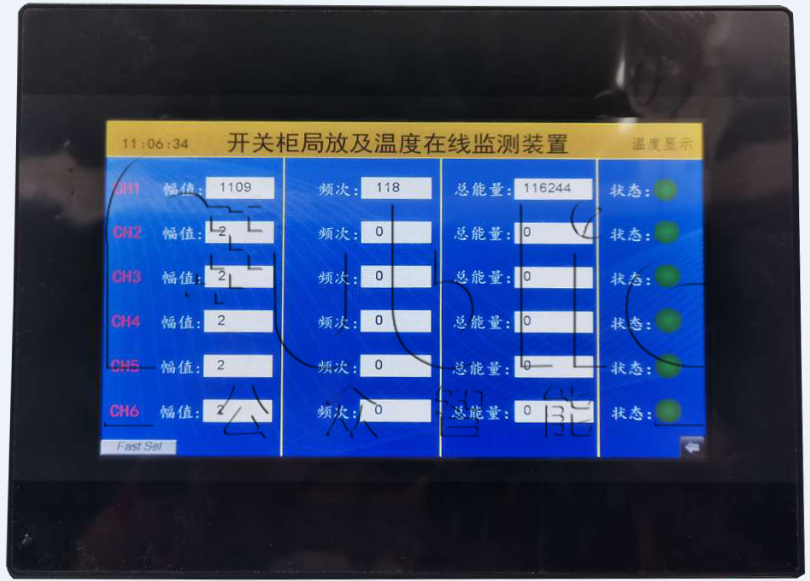

圖5 液晶顯示裝置
系統優勢
自主研發的特高頻傳感器具有更低的頻率下限，靈敏度好，能夠獲取更寬頻帶的局部放電信號;
具備獨立的噪聲通道，通過噪聲通道和測量通道的比對，有效去除干擾信號;
監測主機內置多種去噪算法，有效剔除現場各種干擾信號，保證局放測量的準確 ;
多達8個通道的配置，一套設備可滿足多面開關柜的監測需求，極大的降低了設備采購費用;
監測主機采用工業級嵌入式系統設計，尺寸小，功耗低，可在惡劣環境下長期可靠工作;
溫度測量采用無線無源傳感器，保證了傳感器工作的可靠性及長壽命。
現場安裝示意圖

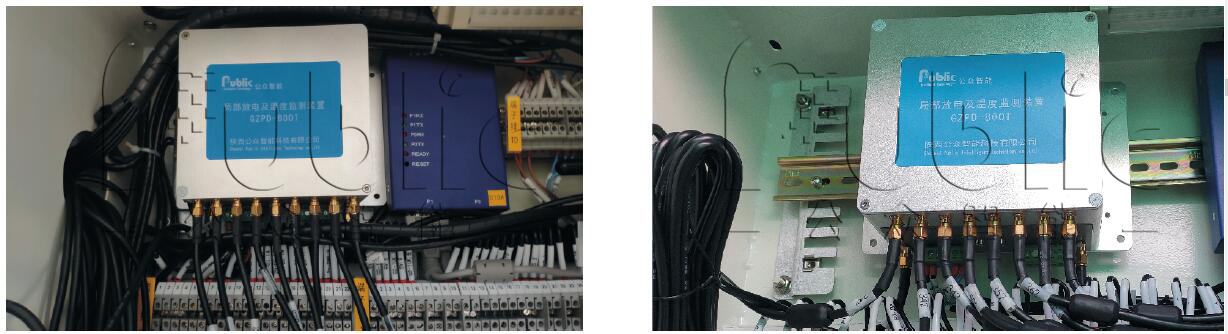

圖6 局部放電及溫度監測裝置安裝示意圖

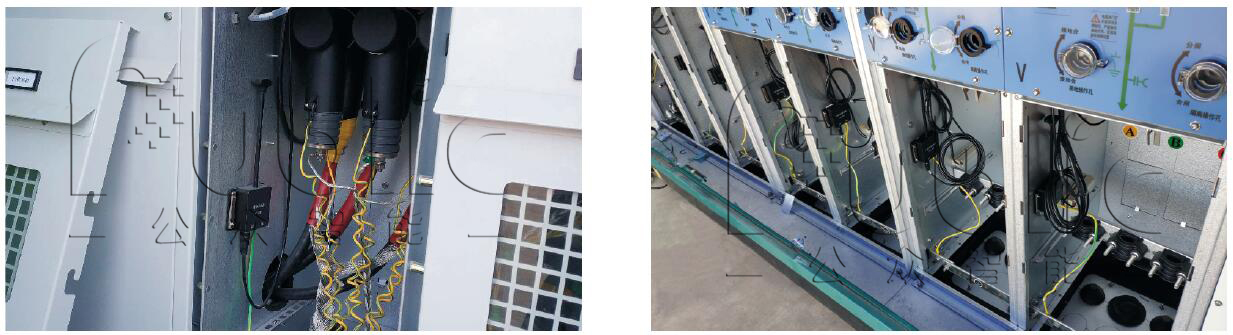

圖7 特高頻(UHF)局放傳感器安裝示意圖

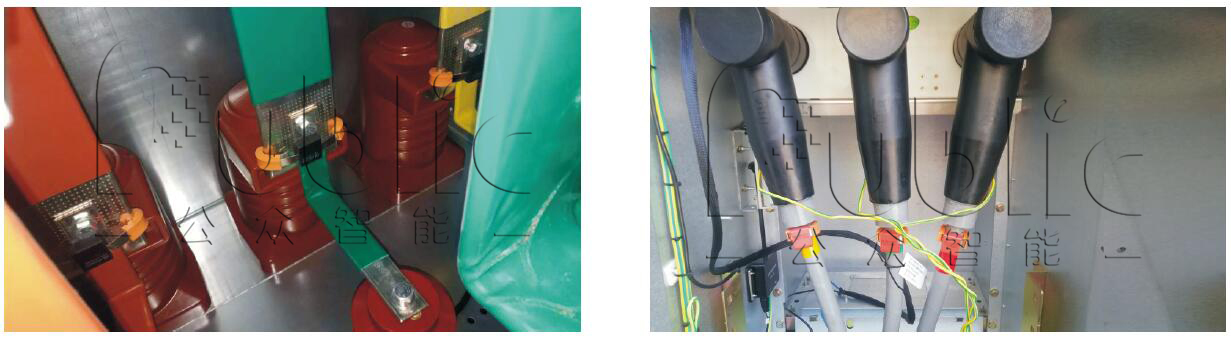

圖8 無線無源溫度傳感器安裝示意圖
