產品概述

脈沖法局部放電及溫度監測裝置集成了局部放電及溫度測量、帶電指示與故障指示功能，該裝置可及時發現開 關柜的絕緣缺陷，為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據，同時也是能反映電氣設備 是否帶有運行電壓的安全裝置。

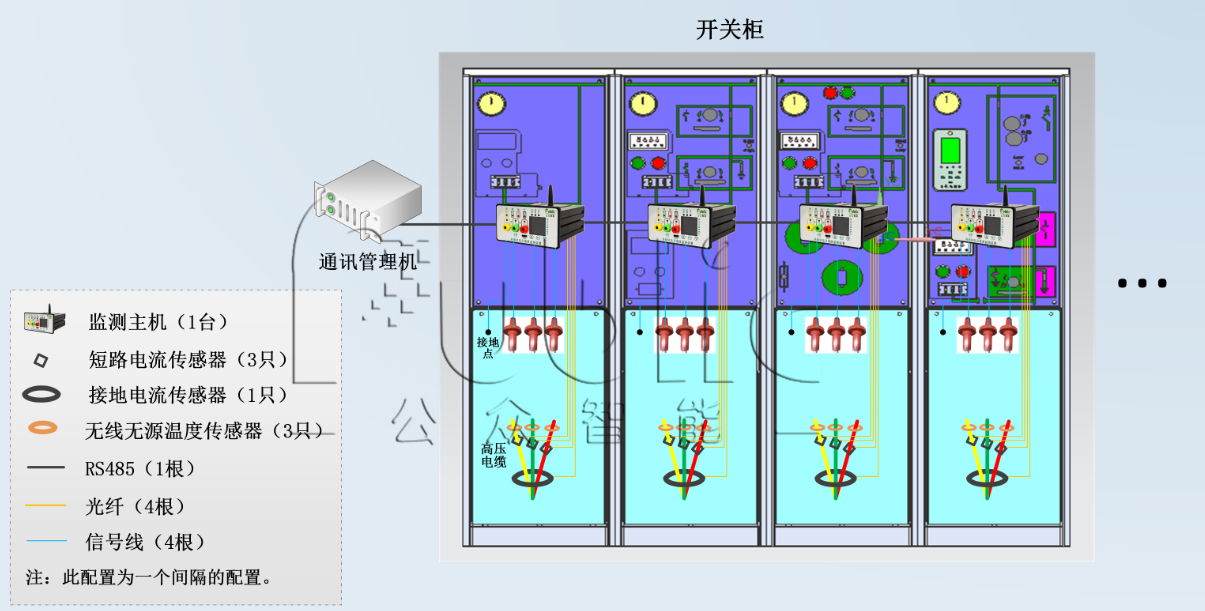

圖1 系統結構圖

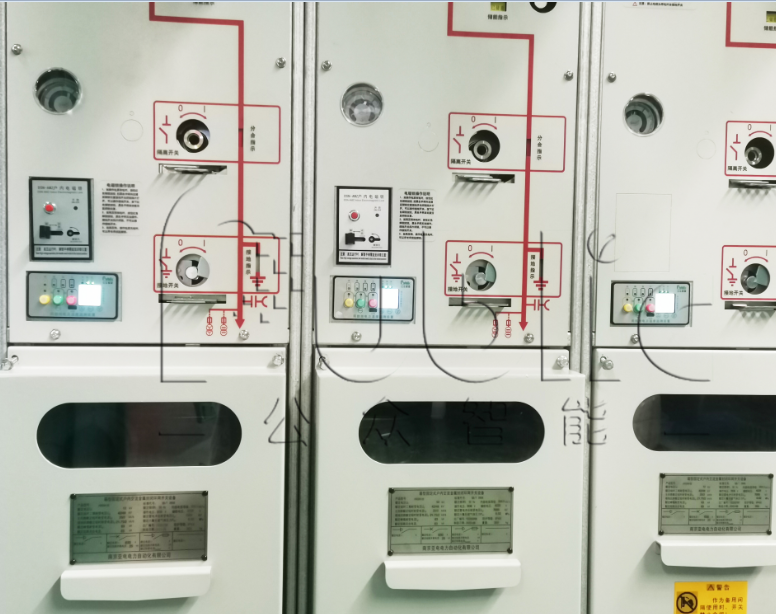

圖2 監測主機安裝示意圖

產品功能特點

總體功能特點：

裝置實現對開關柜內部局部放電、溫度、帶電狀態及故障狀態進行實時監測和狀態指示，相關數據在監測主機顯示屏就地顯示，可直觀判斷開關柜內部是否存在局部放電及其他異常現象;

可對局放相關系數、局放報警參數、溫度報警參數、自動復位時間、設備ID、波特率等參數進行靈活配置;

裝置根據所測局放量的幅值、頻次以及溫度數據進行分級報警 。

局部放電功能特點：

裝置基于脈沖電流法(IEC60270標準)的局部放電監測技術，通過帶電指示器的高壓電容獲取高壓電氣設備內部局部放電信號，可監測2pC以上局放信號，監測靈敏度高;

采用脈沖識別、噪聲學習、頻率相關性等智能數據處理算法，保證局放數據真實可靠，并得到最終診斷結果;

通過硬件濾波、脈沖比對等方法對噪聲信號和放電信號進行有效分離。

其他：

裝置采用RS485通信方式、Modbus-RTU通訊協議，方便數據對接及遠傳，如有需要，可與其他平臺對接;

開關柜高壓保護器電容值通常為20pF～110pF，裝置根據現場具體情況可配置;

當監測主機產生報警后，可通過面板上的按鈕解除報警進行人工復位;若在一定時間內(時長可配置)無人工進行復位，則可自動進行復位;

具有獨立的帶電指示燈來指示帶電狀態，具有獨立的故障指示燈顯示短路和接地故障，符合標準要求;

故障電流傳感器采用光纖與主機連接，測溫傳感器采用無線連接，確保安全，避免絕緣隱患的存在。

主要組件介紹

1、監測主機

采用脈沖電流法的局放監測技術，從開關柜高壓電容處獲取脈沖電流信號，經濾波、調理、智能數據分析實現 局放信息的實時監測，同時將局部放電的幅值、均值、頻次、噪聲值及報警狀態通過顯示屏直觀顯示。另外，主機 集成了帶電指示與故障指示功能，結構高度集成化，體積小、外觀簡潔、安裝方便。

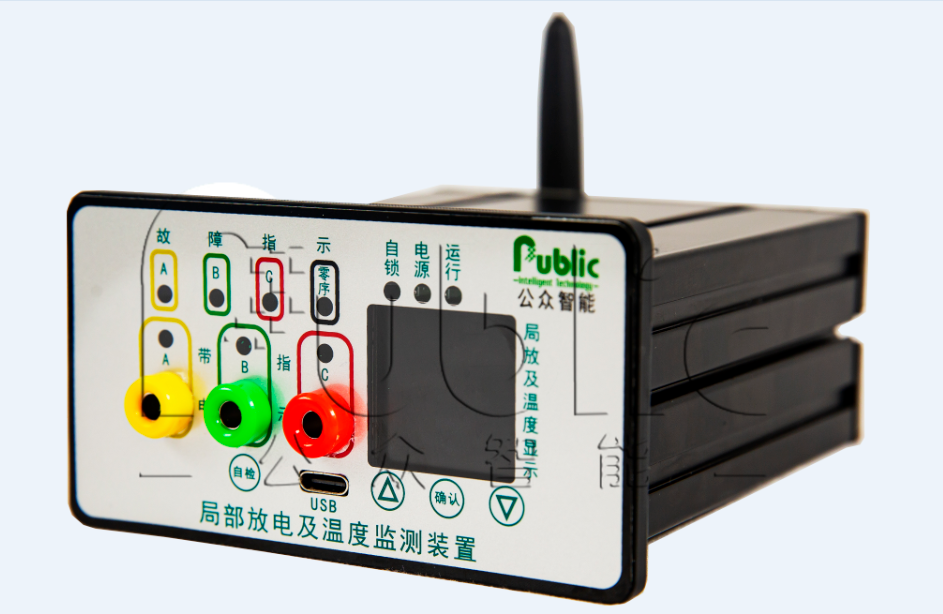

圖3 監測主機

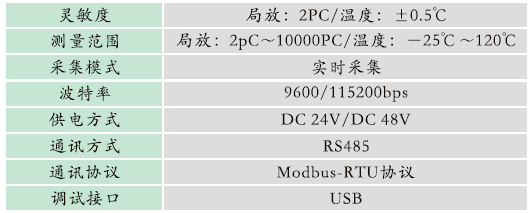

技術指標：

2、無線無源溫度傳感器

無線無源溫度傳感器采用進口高精度數字化測溫芯片檢測溫度，測溫精度可達±0.5℃。溫度傳感器具有啟動電 流低、尺寸小、實用性強、安裝方便等特點。其殼體采用尼龍耐高溫阻燃材料制成，可方便安裝在電纜的A、B、C單 相分支上，用于獲取各監測位置溫度數據，通過無線方式傳輸至監測主機。

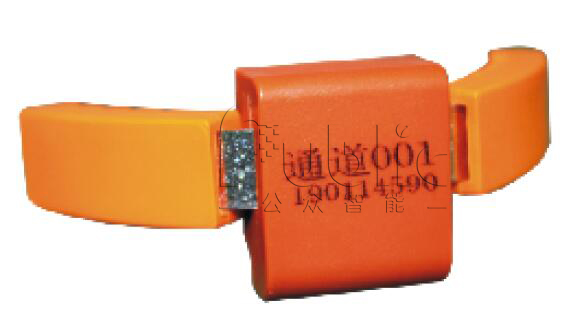

圖4 無線無源溫度傳感器

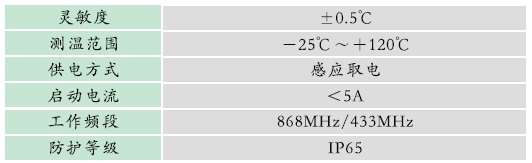

技術指標：

3、故障電流傳感器

在電纜的A、B、C單相分支上分別安裝短路電流傳感器，用于獲取各分支的短路故障信息 在三相電纜的三岔口 下端安裝接地電流傳感器，用于電纜線路的接地故障信息，通過光纖傳輸至監測主機進行數據處理。

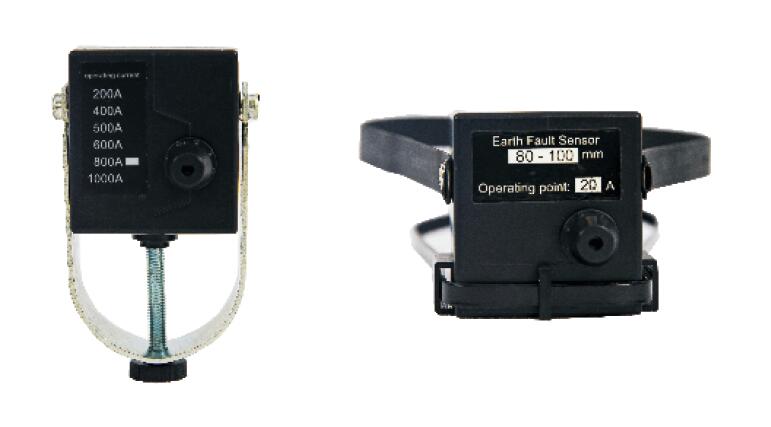

圖5 故障電流傳感器(左:短路電流傳感器/右:接地電流傳感器)

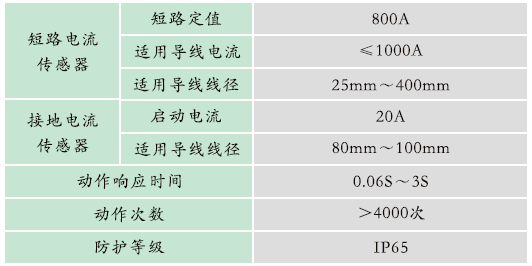

技術指標：
