GZPD-1000PD型 局部放電云檢測儀
所屬分類：便攜式局放檢測儀
詳情介紹
產品概述
GZPD-1000PD型局部放電云檢測儀具備成熟完善的電纜局部放電檢測功能，能夠實現電纜耐壓試驗同步局部放 電檢測。局部放電云檢測儀配備電池供電系統為主機供電，通過4G通訊方式將數據上傳至云服務器，具備同步耐壓試驗 實時分析電纜局部放電功能，系統通過手動輸入耐壓試驗頻率，實現相位精準疊加功能。

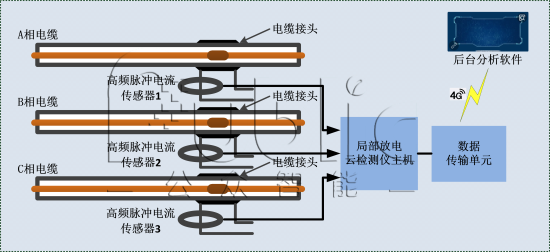

圖1 系統結構圖
|
|

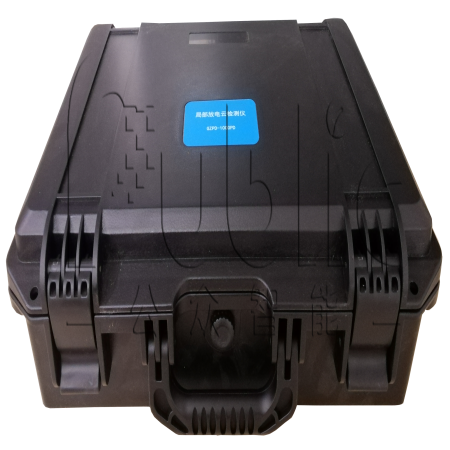

圖2 設備整體圖
產品特點
硬件特點：
系統在耐壓試驗時可同步檢測電纜A、B、C三相局部放電情況。
系統能夠在現場獨立進行測量、診斷、分析，抗干擾能力強。
系統采用模塊化設計，可方便地安裝和拆卸，不影響電力設備正常運行。
系統具備現場采樣與信號分離的功能。
軟件特點：
系統具備信號分離與分類的功能;結合寬帶高速采樣，能夠進行不同放電信號的分類與分離。
通過信號分類系統對信號分組后，系統可自動將干擾信號剔除。
系統能夠進行數據的實時采集及局放信號、幅值信息的實時顯示，并保存局放信號的PRPD、PRPS相位譜圖等文件。
系統可根據升壓頻率進行相位疊加，以保證譜圖的有效。
系統具備軟件濾波功能且能夠修訂信號的相位偏移量。
主要組件介紹

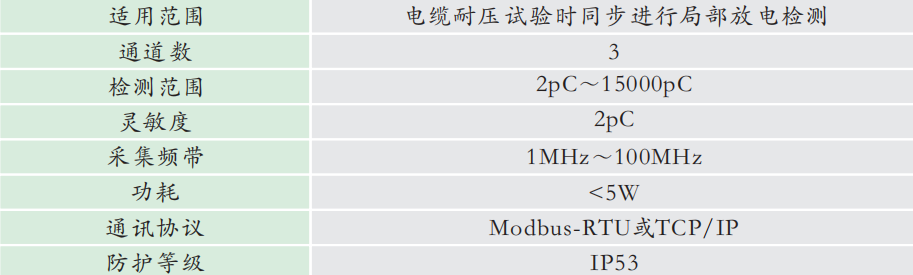

1、局部放電云檢測儀主機
采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。對模擬信號經過放大、模數轉換后變 成數字信號再傳送至數據傳輸單元。

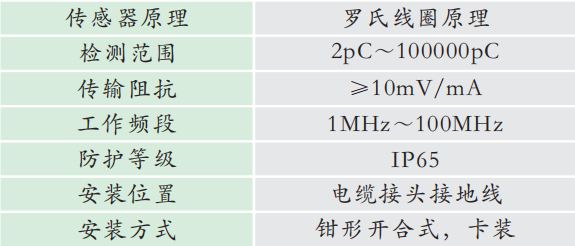

2、高頻脈沖電流傳感器
采用鉗式結構設計，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，接口采用TNC接頭。利用羅氏線圈原 理，實現對高頻脈沖電流信號的耦合。
|  |

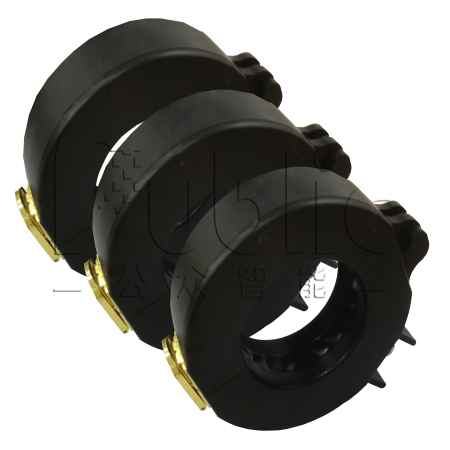

圖3 高頻脈沖電流傳感器
