GZPD-800AT型 開關柜局部放電在線監測裝置
所屬分類：開關柜在線監測系統
詳情介紹
產品概述
GZPD-800AT型開關柜局部放電在線監測裝置通過安裝于開關柜內壁的地電波(TEV)和超聲波(AA)二合一傳感 器獲取局部放電信號，采集終端可通過RS485/RJ45/USB接口將數據上傳至數據管理傳輸單元，進一步采用無線通訊方式將數據上傳至云服務器，實現對開關柜絕緣狀態的遠程監測。

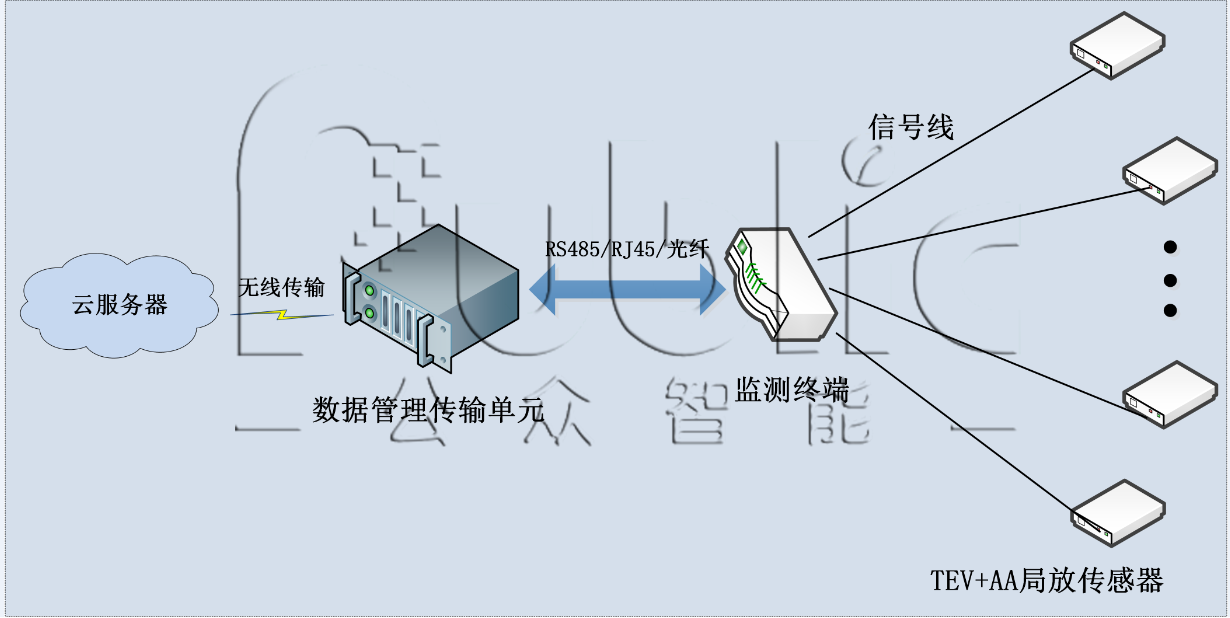

圖1 系統結構圖
主要組件介紹
1、局部放電檢測裝置采集終端
局部放電檢測裝置采集終端可同時監測八面開關柜內的地電波及超聲波局部放電信號。

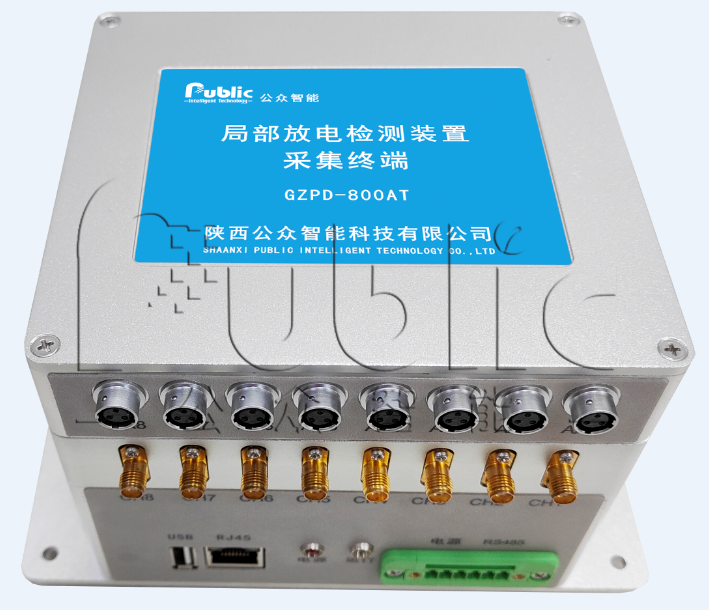

圖2 局部放電檢測裝置采集終端
技術指標：
2、TEV+AA局放傳感器
TEV+AA傳感器安裝于開關柜電纜室內壁，可監測開關柜內地電波及超聲波信號。

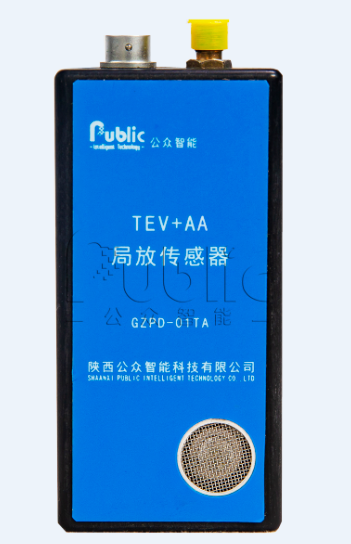

圖3 TEV+AA局放傳感器

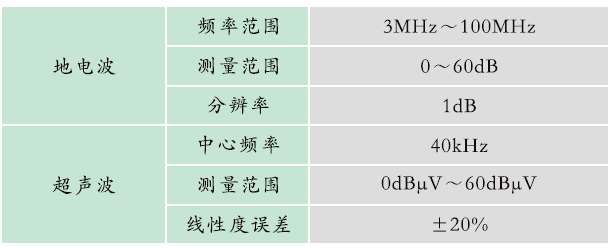

技術指標：
