1、案例經過

　　本次測試地點為某市濱海工業開發區某變電所，該變電所投產于2007年7月，主要負擔某濱海開發區部分負荷，共有180MVA主變壓器兩臺，220kV出線四回，110kV出線6回，35kV出線6回。

　　2016年1月13日，電建公司對新建成的35kV長精線進行預防性試驗，并采用我公司的便攜式局放檢測裝置同步進行局放試驗。經過檢測，發現中間接頭B相有局部放電信號產生。

　　在更換電纜接頭后，于2月18日再次進行局放檢測實驗，結果表明更換接頭后局放信號消失。

　　2、檢測分析方法

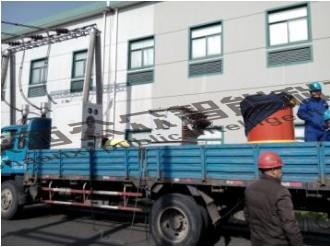

圖1：串聯諧振增壓設備

圖2：長精線電纜回路終端接頭

　　2016年1月13日，電建公司采用串聯諧振增壓設備對長精線三相電纜進行預防性試驗，對各相依次施加52kV的電壓，如圖1和圖2所示。

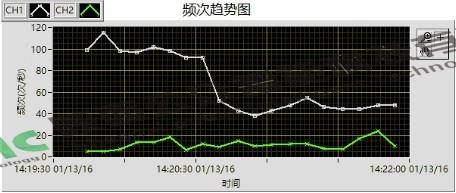

圖3：長精線中間接頭B相幅值頻次趨勢圖

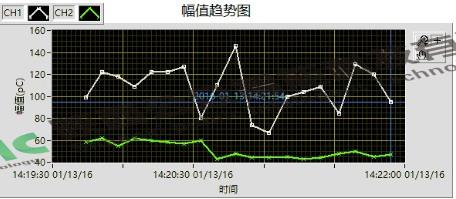

圖4：長精線中間接頭B相幅值頻次趨勢圖

　　圖3和圖4是測量得到的長精線中間接頭B相幅值和頻次趨勢圖，從圖中可以看出，放電幅值和頻次分別達到了145pC和118次/秒。且根據圖5的放電譜圖分析，信號具有相位特征，因此判斷該相發生了輕微放電。

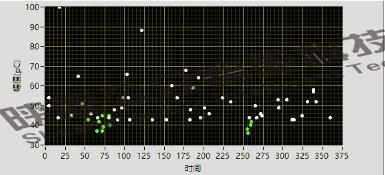

圖5：長精線1#接頭B相放電譜圖數據

　　為了避免局放信號進一步擴大，某市供電公司安排接頭廠商對電纜街頭進行了更換，并于2月18日再次進行了局放檢測試驗，結果如圖6和圖7所示。

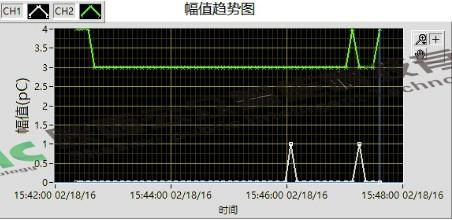

圖6：長精線中間接頭B相更換接頭后幅值趨勢圖數據

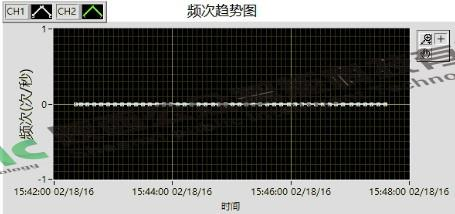

圖7：長精線中間接頭B相更換接頭后頻次趨勢圖數據

　　從圖中可以看出，檢測得到的頻次均為0，說明更換電纜接頭后局放信號已經消失。
