超高頻檢測法

　　局部放電的脈沖頻率較高，需要提高監測設備的采樣頻率，以便捕捉到局部放電信號。這樣監測高頻段的局部放電信號能夠有效抑制外界噪聲干擾。電纜的局部放電監測技術的核心的問題是如何采集微弱的局部放電高頻脈沖信號，并進行識別。

　　同時，在強烈干擾的情況下，如何提取局部放電脈沖信號并對其特性進行分析也面臨著巨大的挑戰。由于脈沖的寬度較短，其本質的特征量稍縱即逝，特別是在電纜介質傳輸中高頻脈沖會有嚴重的衰減，給監測系統的中斷信號采集帶來很大困難。頻繁造成信號嚴重失真，會直接導致測量誤差增大，甚至得到錯誤結果。

　　利用寬頻帶局部放電傳感器，使用電磁耦合的方法監測位于10kHz~28MHz頻段范圍內的局部放電現象。電纜線路通常會出現局部放電現象，而這種現象通常發生在附件的位置上。因此，我們可以安裝傳感器在這些位置上，以減少高頻脈沖的衰減損失。這樣，就能夠采集到更完整的信號，并還原局部放電脈沖信號的全貌，從而更好地反映其特征。

　　電磁耦合法

　　電磁耦合法是將電纜接地線中局部放電的電流信號通過電磁耦合線和測量回路相連，在高壓端不需要通過耦合電容器取得局部放大信號。所以適合電力電纜敷設后交接驗收以及運行中的在線監測。這種方法通過電磁耦合的方式測量局部放電電流。由于高壓電纜與測量回路之間不存在直接電氣連接，因此可以有效地抑制干擾。

　　寬頻帶電流耦合器是含高頻磁芯材料的羅戈夫斯基線圈，即帶有高頻磁芯的穿心式電流互感器。電纜外屏蔽層的局放脈沖電流i流過電流耦合器，通過測次級線圈內的脈沖信號，進而判斷電纜存在局部放電現象。

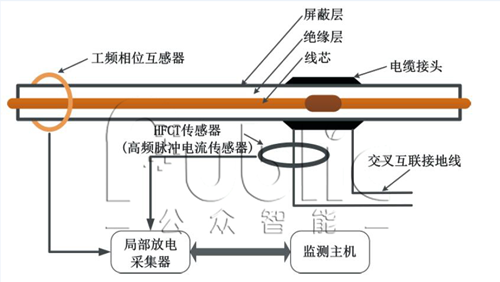

　　我司研制的高壓電纜局部放電在線監測系統通過安裝在電纜接頭接地線上的高頻脈沖電流傳感器，來耦合電纜本體里的局部放電脈沖電流信號;耦合到的脈沖信號通過同軸電纜傳送至局部放電采集器，對模擬信號經過放大、模數轉換后變成數字信號再傳送至監測主機。工頻相位互感器采用羅氏線圈耦合電纜本體的工頻信號，用于同步采集器。
