高壓電纜局部放電的檢測方法日期 : 2023-03-09 13:41:12 瀏覽 : 次
局部放電的檢測是基于局放所產生的各種現象,通過描述這些現象的物理量來判斷局放的狀況。當絕緣材料內部出現局部放電時,通常會出現多種現象,比如電脈沖、電磁波、超聲波、光、熱等,并伴隨著產生新的生成物或氣體壓力、化學反應等變化。在現場的檢測中,大量的電磁干擾會完全把局放信號淹沒,只有抑制這些背景干擾,提高信號的信噪比,才能準確地識別出交流局放信號。局部放電在線監測中,干擾主要分為三種類型:連續性正弦干擾(即窄帶干擾)、白噪聲干擾和脈沖干擾(即寬帶干擾,包括周期性脈沖干擾和隨機性脈沖干擾)。其中,連續性正弦干擾和白噪聲干擾分布廣、強度大,幾乎掩蓋了局部放電脈沖信號;而脈沖干擾與放電脈沖信號非常相似,對放電脈沖的識別產生很大影響。一般情況下,局放檢測方法可以分為在線檢測和離線檢測兩種不同的方式。
1、離線檢測
局放檢測方法中的離線檢測基本方法主要是脈沖電流法。在進行現場的離線局部放電測試時,如果發現電纜與連接裝置的局部放電水平與出廠測試的結果一致,那么說明電纜系統的狀況相對較好。如果結果不一致,說明交聯聚乙烯電力電纜絕緣存在問題,電纜系統運行并不理想。
2、超高頻檢測法
超高頻檢測法的主要原理是:當電纜末端發生局部放電脈沖時,會泄漏出超高頻電磁波信號,通過UHF傳感器接收并檢測這一電磁波,從而判斷是否存在局部放電現象。
3、高頻電流法
目前電力電纜局部放電檢測技術中,高頻電流法是最常見的一種方法,它主要用于檢測電纜本身和電纜接地的地線部分。其基本原理是:當電纜發生局部放電時,部分電流會通過電纜外屏蔽層的接地線流入地面。因此,可以將高頻電流傳感器連接到屏蔽層接地線上,以便感應接地線上的局部放電電流,并進而判斷線路是否發生局部放電。

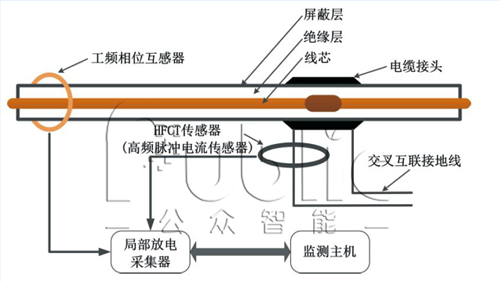

我司研制的高壓電纜局部放電在線監測系統通過安裝在電纜接頭接地線上的高頻脈沖電流傳感器,來耦合電纜本體里的局部放電脈沖電流信號;耦合到的脈沖信號通過同軸電纜傳送至局部放電采集器,對模擬信號經過放大、模數轉換后變成數字信號再傳送至監測主機。工頻相位互感器采用羅氏線圈耦合電纜本體的工頻信號,用于同步采集器。
