高壓開關柜的組成部件及開關柜局放在線監測日期 : 2022-12-02 16:31:37 瀏覽 :

高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用的電氣設備,主要用于3.6kV~550kV的電器產品,其結構由柜體、主母線室、斷路器室、電纜室內、繼電器儀表室組成:

1、柜體材料

柜體材料眾多,焊接柜用的是冷軋鋼板或角鋼,組裝柜用的是敷鋁鋅鋼板或鍍鋅鋼板,還有用不銹鋼板或鋁板的,柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

2、主母線室

母線室布置在開關柜的背面上部,作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。全部母線用絕緣套管塑封。在母線穿越開關柜隔板時,用母線套管固定。如果出現內部故障電弧,能限制事故蔓延到鄰柜,并能保障母線的機械強度。

3、斷路器室

又稱手車室,斷路器室內安裝了特定的導軌,供斷路器手車在內滑行與工作。手車能在工作位置、試驗位置之間移動。靜觸頭的隔板(活門)安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中,隔板自動打開,反方向移動手車則完全復合,從而保障了操作人員不觸及帶電體。

4、電纜室

電纜室內安裝有電流互感器、接地開關、避雷器(過電壓保護器)以及電纜等附屬設備,并在其底部配制開縫的可卸鋁板,以確保現場施工的方便。

5、繼電器儀表室

繼電器室的面板上,安裝有微機保護裝置、操作把手、保護出口壓板、儀表、狀態指示燈(或狀態顯示器)等;繼電器室內,安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關(直流或交流),以及特殊要求的二次設備。

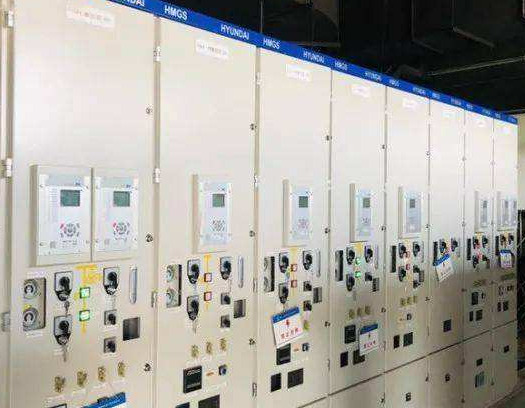

高壓開關柜的組成部件及開關柜局放在線監測

高壓開關柜及其內部設備的穩定運行直接影響電力行業的正常生產。可是,這類設備在運行過程中,不可避免遭受電、熱、機械與環境等各類因素的影響,其絕緣介質不斷劣化,使運行狀態不好,甚至出現各種故障,引發局部甚至大面積停電,造成非常大的直接或間接經濟損失。

伴隨著絕緣介質劣化,性能降低直到絕緣擊穿需要一定的時間,選用局放在線監測的方法可以實時掌握設備的絕緣狀況,預防火災等嚴重事故的發生。對此,公眾智能研發了開關柜及其內部高壓設備局部放電在線監測裝置。

系統適用于10KV及以上電壓等級開關柜及其內部高壓設備的局部放電在線監測,能實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置、峰值、均值、噪聲水平以及脈沖周期數數據,必要時給出報警,及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析,對于瞬發故障進行錄波,并為評估其絕緣水平及老化程度提供判據,為開關柜的檢修工作提供依據。
