產品功能

該系統適用于10KV及以上電壓等級開關柜及其內部高壓設備的局部放電在線監測，能實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置、峰值、均值、噪聲水平以及脈沖周期數數據，必要時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據;

設備具備24h全程監測 局放活動及趨勢功能，通過局放軟件可實現對數據采集間隔時間自行設置;

設備具備對各種類型能反應放電現象的物理信號進行實時的采集與處理，直接得到所需與放電相關的各項參數;

設備通信功能：開關柜多狀態智能傳感器和開關柜無線數據接收終端采用LoRa無線通訊，開關柜無線數據接收終端和數據管理傳輸單元之間為RS485通訊;

該系統采用模擬濾波 、脈沖分組、周期脈沖剔除、設置動態閾值等綜合抗干擾措施，使測試數據真實可靠。

產品組成

開關柜無線數據接收終端(主機)

開關柜無線數據接收終端和數據管理傳輸單元之間為RS485通訊，開關柜無線數據接收終端和智能傳感器之間采用LoRa無線通訊。開關柜無線數據接收終端采用寬電壓供電：DC12-36V。

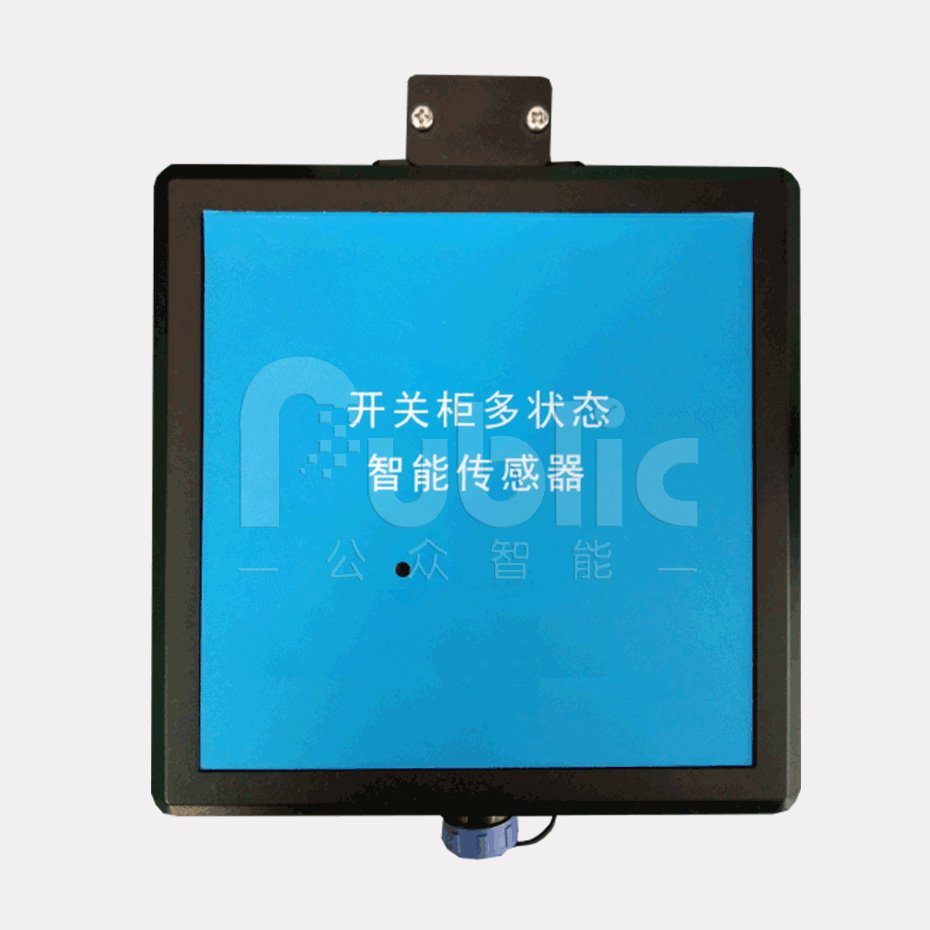

開關柜多狀態智能傳感器(從機)

開關柜多狀態智能傳感器可監測超聲波及暫態地電壓，采用電池供電，理論上電池可支持設備運行時長參考標準：全天(24小時)每隔一小時檢測一次，可支持設備運行8年。
